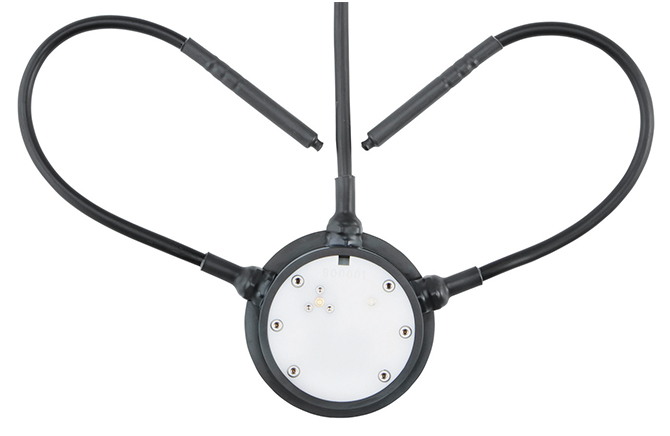

El sensor pasivo de carretera IRS31 Pro-UMB se monta a nivel de la carretera.
El diseño de carcasa en dos partes permite remover la unidad combinada de sensores/electrónica en cualquier momento para trabajos de mantenimiento o calibración.
Se registran las siguientes variables: temperatura de la superficie de la carretera, altura de película de agua hasta 4 mm, temperatura de congelación para diferentes materiales de deshielo (NaCl, MgCl, CaCl), estado de la carretera (seco / húmedo / húmedo / hielo o nieve / sal residual / lluvia helada), la fricción (Grip), porcentaje de hielo. Opcional: 2 temperaturas de profundidad adicionales, por ejemplo, a 5 cm y 30 cm. A los sensores se les asigna una dirección que les permite conectarse a una red. Los datos de medición se encuentran disponibles para su procesamiento posterior en la forma de un protocolo estándar (protocolo Lufft UMB).
Características especiales:
- Salida de temperatura de congelación pre-establecida dentro del umbral húmedo-seco (por ejemplo 10μm según una nueva especificación TLS).
- Electrónica del sensor reemplazables.
- El sondeo a través de interfaz RS485.
- Bajo consumo de energía (operación solar)
- Principio de radar para medir la película de agua.
- Salidas analógicas en combinación con 8160.UDAC
Datos técnicos
Dimensiones |
Ø 130mm, grosor 50mm |
Estados de carretera detectables |
seco / húmedo / mojada /húmeda con sal / mojada con sal / hielo |
Peso |
800gr aprox. sin cable |
Temperatura de almacenamiento |
-40...80°C |
Corriente nominal |
<200mA |
Puerto |
RS485, Baudrate: 2400...38400 bit/s (Standard: 19200) |
Protección |
IP67, con tapas de protección |
Alimentación |
9...14VDC, típicamente 12V |
Conector |
Cable 0,5mm² |
Temperatura máx. de servicio |
-40...80°C |
Humedad relativa máx. de servicio |
0...100% h.r. |
Húmedad del pavimento |
Unidad: seco/húmedo/mojado |
Temperatura del pavimento |
Unidad: sin heladas, nieve o hielo, hielo |
Temperatura de la superficie de la calzada / temperatura de profundidad
Principio |
NTC |
Rango de medición |
-40 ... 80 °C |
Unidad |
°C |
Precisión |
<0.02°C (-20...20°C), otherwise 0.1°C |
Resolución |
0.1 |
Temperatura de congelación
Rango de medición |
-30 ... 0 °C |
Unidad |
°C |
Precisión |
±0,5°C (0…-2,5°C), si no ±20% de la media (en el caso de descongelantes NaCl) |
Resolución |
0.1 |
Altura de la película de agua
Principio |
Radar |
Rango de medición |
0 ... 4 mm |
Unidad |
mm |
Precisión |
0,2mm hasta 3mm: mejor que +/-30% |
Resolución |
0.01 mm |
Fricción (liso...seco)
Rango de medición |
0 ... 1 |
Porcentaje de hielo
Rango de medición |
0 ... 100 % |
Unidad |
% |
