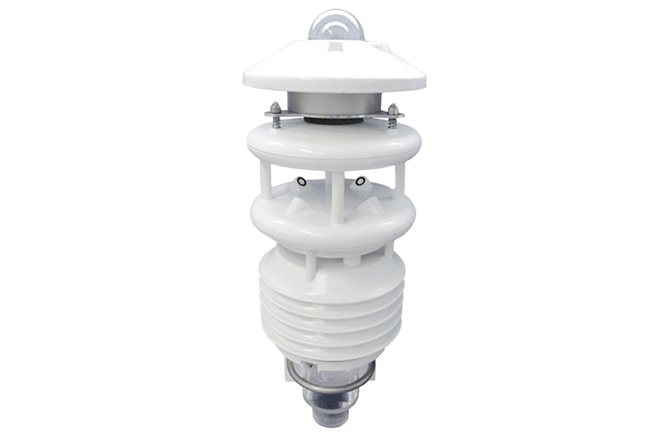

Sensor meteorológico inteligente para la medición de la temperatura del aire, humedad relativa, radiación solar, presión del aire, dirección y velocidad del viento. La humedad relativa es medido por un sensor capacitivo, un elemento de precisión NTC es usado para la medición de la temperatura del aire. La tecnología de renombre mundial de Kipp + Zonen CMP10 está integrada. Para tomar mediciones de viento se utiliza la tecnología de un sensor ultrasónico. Por medio de los siguientes protocolos se puede acceder a la salida de las mediciones: UMB-binario, UMB-ASCII, SDI-12, MODBUS. Un sensor externo de temperatura o lluvia puede ser conectado.
Características especiales:
- Todo en uno
- Protección contra la radiación con ventilación.
- Protocolo de comunicación abierto:
- MOD-ASCII
- MOD binario
- SDI-12
- MODBUS
- Salidas análogas en combinación con 8160.UDAC
- Sensores de lluvia de otros fabricantes pueden conectarse: 0, 1 mm, 0. 2 mm, 0. 5 mm, 1 mm con calefacción y sin calefacción.
Datos técnicos:
|
Dimensiones |
150mm aprox, altura 332mm aprox. |
|
Peso |
1,5kg aprox. |
|
Puerto |
RS485, 2-hilos, semiduplex |
|
Alimentación |
12-24 VDC ±10% |
|
Temperatura máx. de servicio |
-50...60°C |
|
Humedad relativa máx. de servicio |
0...100% h.r. |
|
Calefacción |
20VA a 24VDC |
|
Longitud del cable |
10m |
|
Tipo de protección carcasa |
IP66 |
|
Soporte de mástil adecuado para |
Diámetro del mástil 60 - 76mm |
Temperatura:
|
Principio |
NTC |
|
Rango de medición |
-40 ... 80 °C |
|
Unidad |
°C |
|
Precisión |
±0,2°C (-20...50°C), si no ±0,5°C (>-30°C) |
Humedad relativa:
|
Principio |
capacitivo |
|
Rango de medición |
0 ... 100 % h.r. |
|
Unidad |
% h.r. |
|
Precisión |
±2% h.r. |
Presión absoluta:
|
Principio |
MEMS Capacitivo |
|
Rango de medición |
300 ... 1200 hPa |
|
Unidad |
hPa |
|
Precisión |
±0,5 hPa (0...40°C) |
Dirección del viento:
|
Principio |
ultrasonido |
|
Rango de medición |
0 ... 359.9 ° |
|
Unidad |
° |
|
Precisión |
< 3° RMSE > 1,0m/s |
Velocidad del viento:
|
Principio |
ultrasonido |
|
Rango de medición |
0 ... 75 m/s |
|
Unidad |
m/s |
|
Precisión |
±0.3m/s or ±3% (0...35m/s) ±5% (>35m/s) RMS |
|
Resolución |
0.1 m/s |
Radiación solar:
|
Tiempo de respuesta |
< 5s |
|
Zero offset A |
< 7W/m² |
|
Zero offset B |
< 2W/m² |
|
Error direccional (at 1000 W/m²) |
< 0.2% |
|
Dependencia de sensibilidad de la temperatura |
< 1% (-10ºC...40ºC) |
|
Rango espectral |
285 to 2,800nm |
|
Rango de medición |
4000W/m² |
