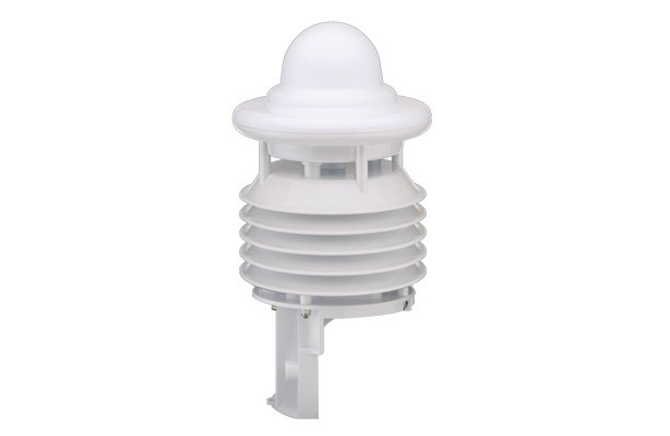

Estación meteorológica compacta para la medición de la temperatura del aire, humedad relativa, intensidad de la precipitación, el tipo de precipitación, la cantidad de precipitación y la presión del aire.
La humedad relativa se mide por medio de un elemento de sensor capacitivo; un elemento de medición de precisión NTC se utiliza para medir la temperatura del aire. La precipitación se mide mediante un radar Doppler 24 GHz, que mide la velocidad de caída de una gota individual de la lluvia / la nieve. La cantidad y la intensidad de la precipitación se calculan a partir de la correlación entre el tamaño de la gota y la velocidad. La diferencia en la velocidad de caída determina el tipo de precipitación (lluvia / nieve). Medición sin mantenimiento ofrece una gran ventaja sobre los procesos cuchara de inflexión y de cubo de inflexión comunes. Salida de medida se puede acceder a las siguientes protocolls: UMB-binario, UMB-ASCII, SDI-12, MODBUS. Un sensor de temperatura externa es conectable.
Características especiales:
- Operación libre de mantenimiento.
- Medición de la temperatura aspirado / humedad.
- Protocolos de comunicación:
- UMB-ASCII
- UMB-Binario
- SDI-12
- MODBUS
- Salidas análogas en combinación con 8160.UDAC
Datos técnicos
Dimensiones |
150mm apróx, altura 280mm apróx |
Peso |
1,3kg apróx. |
Puerto |
RS485, 2-hilos, semiduplex |
Alimentación |
4...32 VDC |
Temperatura máx. de servicio |
-50...60°C |
Humedad relativa máx. de servicio |
0...100% h.r. |
Calefacción |
20VA a 24VDC |
Longitud del cable |
10m |
Tipo de protección carcasa |
IP66 |
Soporte de mástil adecuado para |
Diámetro del mástil 60 - 76 mm |
Temperatura
Principio |
NTC |
Rango de medición |
-50 ... 60 °C |
Unidad |
°C |
Precisión |
±0,2°C (-20...50°C), si no ±0,5°C (>-30°C) |
Humedad relativa
Principio |
capacitivo |
Rango de medición |
0 ... 100 % h.r. |
Unidad |
% h.r. |
Precisión |
±2% h.r. |
Presión absoluta
Principio |
MEMS Capacitivo |
Rango de medición |
300 ... 1200 hPa |
Unidad |
hPa |
Precisión |
±0,5 hPa (0...40°C) |
Intensidad de precipitación
Resolución |
0.1 mm/h |
Cantidad de precipitación
Resolución |
0.01 |
Reproductibilidad |
típico>90% |
Rango de medición del tamaño de la gota |
0,3...5mm |
Tipo de precipitación |
Lluvia/Nieve |
