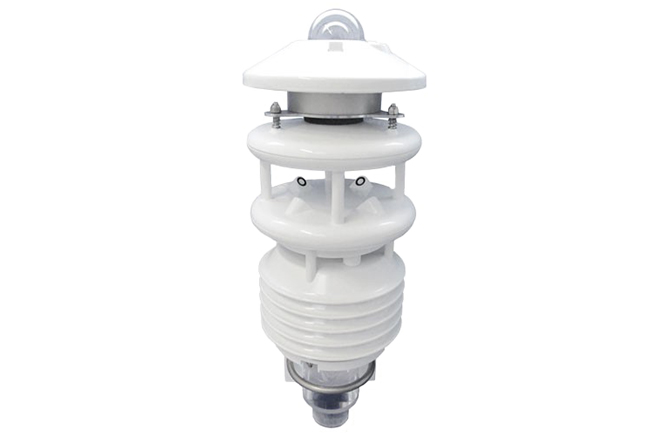

Sensor meteorológico inteligente para la medición de la temperatura del aire, humedad relativa, radiación solar, presión del aire, dirección y velocidad del viento. La tecnología de renombre mundial de Kipp + Zonen CMP10 está integrada. Para tomar mediciones de viento se utiliza la tecnología de sensor ultrasónico. Por medio de los siguientes protocolos se puede acceder a la salida de las mediciones: UMB-binario, UMB-ASCII, SDI-12, MODBUS. Un sensor externo de temperatura o lluvia puede ser conectado.
Características especiales:
- Todo en uno
- Protección contra la radiación con ventilación.
- Protocolo de comunicación abierto:
- MOD-ASCII
- MOD binario
- SDI-12
- MODBUS
- Salidas análogas en combinación con 8160.UDAC
- Sensores de lluvia de otros fabricantes pueden conectarse: 0, 1 mm, 0. 2 mm, 0. 5 mm, 1 mm con calefacción y sin calefacción.
Datos técnicos:
|
Dimensiones |
150mm aprox, altura 332mm aprox. |
|
Peso |
1,5kg aprox. |
|
Puerto |
RS485, 2-hilos, semiduplex |
|
Alimentación |
12-24 VDC ±10% |
|
Temperatura máx. de servicio |
-50...60°C |
|
Humedad relativa máx. de servicio |
0...100% h.r. |
|
Calefacción |
20VA a 24VDC |
|
Longitud del cable |
10m |
|
Tipo de protección carcasa |
IP66 |
|
Soporte de mástil adecuado para |
Diámetro del mástil 60 - 76mm |
Temperatura:
|
Principio |
NTC |
|
Rango de medición |
-40 ... 80 °C |
|
Unidad |
°C |
|
Precisión |
±0,2°C (-20...50°C), si no ±0,5°C (>-30°C) |
Humedad relativa:
|
Principio |
capacitivo |
|
Rango de medición |
0 ... 100 % h.r. |
|
Unidad |
% h.r. |
|
Precisión |
±2% h.r. |
Presión absoluta:
|
Principio |
MEMS Capacitivo |
|
Rango de medición |
300 ... 1200 hPa |
|
Unidad |
hPa |
|
Precisión |
±0,5 hPa (0...40°C) |
Dirección del viento:
|
Principio |
ultrasonido |
|
Rango de medición |
0 ... 359.9 ° |
|
Unidad |
° |
|
Precisión |
< 3° RMSE > 1,0m/s |
Velocidad del viento:
|
Principio |
ultrasonido |
|
Rango de medición |
0 ... 75 m/s |
|
Unidad |
m/s |
|
Precisión |
±0.3m/s or ±3% (0...35m/s) ±5% (>35m/s) RMS |
|
Resolución |
0.1 m/s |
Radiación solar:
|
Tiempo de respuesta |
< 5s |
|
Zero offset A |
< 7W/m² |
|
Zero offset B |
< 2W/m² |
|
Error direccional (at 1000 W/m²) |
< 0.2% |
|
Dependencia de sensibilidad de la temperatura |
< 1% (-10ºC...40ºC) |
|
Rango espectral |
285 to 2,800nm |
|
Rango de medición |
4000W/m² |
