Medidor de flujo magnético inductivo para la medición del caudal OTT MF pro.

Quick Info

Rating
(0 / 0 votes)

Medidor de flujo magnético inductivo para la medición del caudal OTT MF pro.

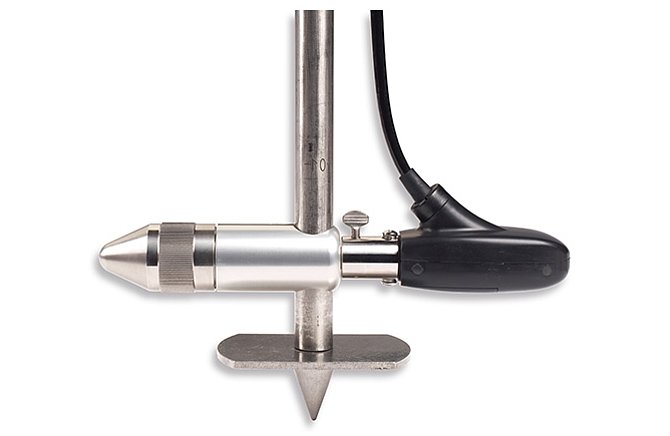

MF PROEl OTT MF pro es un medidor de caudal magnético-inductivo de fácil manejo y mantenimiento reducido para la medición rentable de caudales en cauces descubiertos.
El cálculo automático del caudal reduce notablemente el tiempo de permanencia en campo. El cabezal sensorial electromagnético está prácticamente exento de mantenimiento y es ideal para el uso tanto con velocidades de caudal reducidas, como con altas concentraciones de materia en suspesión.

  • Medidas puntuales.

  • Electromagnético.

  • Flujo y nivel de agua.

  • Sensor de flujo magnético inductivo con medición de profundidad para resultados fiables en aguas de poca velocidad, en condiciones de turbulencia y en cauces con muchas plantas. Requiere poco mantenimiento.

  • 0 … 6 m/s.

  • ±2 % del valor medido ±0,015 m/s ( 0 … 3 m/s ) y ±4 % del valor medido ±0,015 m/s ( 3 … 5 m/s ).



Ventajas

  • Cálculo automático del caudal conforme a las normas internacionales USGS / ISO: ahorro notable de tiempo y eliminación de posibles fallos de transcripción manual de los resultados de la medición.

  • Prácticamente no requiere mantenimiento: sin elementos mecánicos móviles.

  • Diseño compacto: capaz de medir incluso en profundidades muy reducidas.

  • Aplicable a partir de 0 m/s: idóneo para el uso con velocidades de flujo muy lentas.

  • Medición precisa incluso en presencia de grandes cargas de sólidos suspendidos.

  • Dispositivo de mando fácil de usar: ligero, estanco (IP67) y equipado con una pantalla a color perfectamente legible incluso a la luz del sol.

  • Sensor de profundidad: disponible opcionalmente.



Datos técnicos

Medición de la velocidad



Medición método:

Inducción magnética

Margen de medición:

0 m/s ... 6 m/s

Precisión en 0 … 3 m/s:

±2% del valor medido ±0,015 m/s

Precisión en 0 … 5 m/s:

±4% del valor medido ±0,015 m/s

Estabilidad en punto cero:

±0,015 m/s

Resolución:



0,001 con un valor de medición

<10

0,01 con un valor de medición

<100

0,1 con un valor de medición

>100

Medición de la profundidad (opcional)



Sensor de presión absoluta

con calibración de un punto

Margen de medición:

0 ... 3,05 m

Precisión:

±2% del valor medido o ±0,015 m

Métodos para medir la velocidad



Masas de agua que fluyen:

Medición de 1, 2, 3, 5 y 6 puntos (normas ISO y USGS)

Conductos (canalización):

0,9 x Vmáx; 0,2/0,4/0,8; 2D;procedimiento de integración de velocidad

Perfiles de conductos

Circular, rectangular, trapecial, ovoide 2/3, ovoide 2/3 invertido

Métodos para calcular el caudal



EN ISO 748

métodos Mid/Mean Section

Tensión de alimentación

Batería de iones de litio

Duración:

normalmente 18 horas (20 °C)

Capacidad de la memoria de datos

Hasta 10 estaciones de medición con 32 perfiles

Temperatura de servicio/almacenamiento

- 20°C ... +60°C

Display del mando portátil



Display gráfico en color, transflectivo

LCD 3.5', QVGA

Interfaz del mando portátil

USB, tipo mini-B, 5 polos

Formato de exportación

Formato de archivo TSV (valores separados por tabulaciones)

Modos de servicio

Medición de la velocidad en tiempo realPerfil de la corriente (masa de agua que fluye/conducto)

Supresión del ruido

50 Hz, 60 Hz (regulable)

Longitudes de cable

2 m, 6 m, 12 m y 30 m

Material



Carcasa del sensor:

ABS, reforzado con fibra de vidrio

Mando portátil:

policarbonato recubiertocon elastómero absorbente

Dimensiones y peso



Cuerpo del sensor:



Dimensiones

11,9 cm x 4,3 cm x 6,3 cm

Peso:

0,5 kg (con 6 m de cable)

Mando portátil:



Dimensiones:

21,8 cm x 9,3 cm x 5,3 cm

Peso:

0,68 kg

Grado de protección IP



Sensor:

IP68

Mando p.:

IP67 (con tapa de protección)
